PLEXIM 公司於 2002 年開發出電力電子系統級別的模擬軟體 PLECS 。它可以運用在電力電子各個領域是一套能在 MATLAB / Simulink 下操作的軟體,並提供電子電路設計與 Simulink 間完整的解決方案。

應用領域

更多資源

產品介紹

PLECS有兩個版本

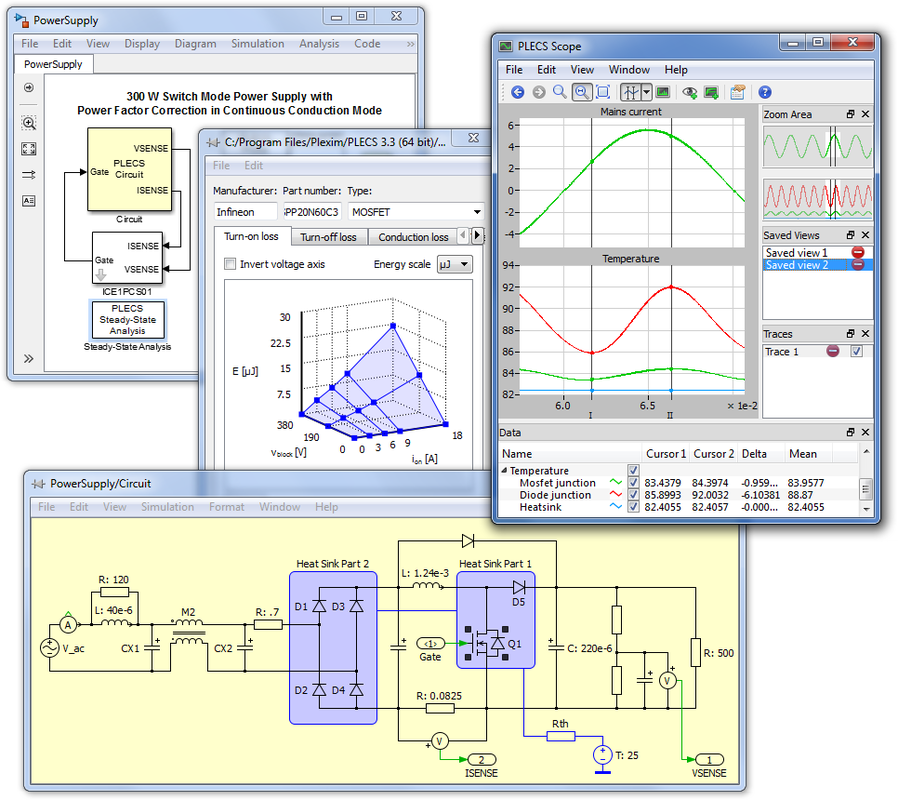

1) PLECS Blockset: 在 Matlab / Simulink 環境中建模控制器,再從 PLECS 工具箱提取所需的元件,進行電路設計。若是原 Simulink 的使用者,可以快速上手。雙擊 Simulink 面板中的 PLECS 模組將展開原理圖編輯器,其中模型的建立以拖拉與連線的方式進行,和 Simulink 大同小異。

用戶可以將 Simulink 信號引入 PLECS 模組中來控制半導體元件或電源。PLECS 模組中的電流電壓量測,則可以直接透過輸出端導出至 Simulink 的環境中。這些量測值可以在示波器中顯示,再由 MATLAB 編譯進行後續處理。PLECS Blockset 用戶可以結合 Simulink 涵蓋不同領域的龐大元件庫,而享受 PLECS  電力電子模擬的高速。

每次模擬之前,PLECS 會把模型轉化成為數學公式。不同於聯合模擬,Simulink 求解器將 PLECS 數學公式連同 Simulink 本身的控制系統一起解算。PLECS Blockset 模型支持 Simulink 求解器的各種設置,如可變或固定步長,以及過零點檢測。

2) PLECS Standalone: 在 2010 年開發,不需要其他求解器,PLECS 提供單一環境建複雜電路與控制器,進一步優化的模擬引擎,PLECS Standalone 的執行速度比PLECS Blockset 更快。

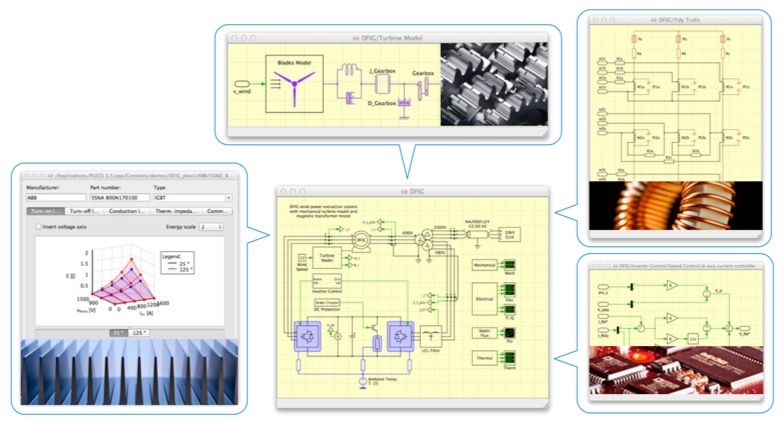

操作方式採理想開關設計更使 PLECS 具備容易使用、穩健性與高速模擬等特性。再加上強大的線路編輯、元件庫與熱模擬功能。其各項優異性使客戶提升研發技術、縮短研發時程、降低研發成本,進而提高競爭力。

PLECS Standalone 有自己的模擬引擎,以解算電路和控制器的數學模型。用戶可以選擇變步長或定步長求解器。變步長求解器會根據系統動態自動調整採樣步長,以最省時的方式達到用戶設定的精度要求。

PLECS Standalone 的模擬模型可以通過導入導出功能與 PLECS Blockset 使用者互相交換。所有在 PLECS Standalone 的元件庫都可以在 PLECS Blockset 中找到。如果將 PLECS Blockset 模型導入 PLECS Standalone 中,Simulink 本身的模組會被忽略掉

PLECS的 元件&功能

  • 豐富的元件庫
  • 快速高效建模
  • 新式的開關算法,使生成的代碼可以更快即時模擬。
  • 熱模擬除了不會降低模擬速度外,能透過查表與參數設置來了解損耗。
  • 可以在網頁分享 PLECS 模型,可在上面修改參數與進行模擬。
  • 系統波特圖增加波形 Y 軸方向的自動縮放功能。
